環型變壓器都會用哪些端子？
返回列表來源：圣元變壓器 發布日期：2017-03-24 17:33 | 分享 加入收藏關注：-
環型變壓器上常用的接線端子有CH3.96、VH3.96、CH5.08、插簧6.3、TB端子、保險座等一系列不同的端子，下面對這些端子做個簡單的介紹。
CH3.96和VH3.96這兩種端子的相同點在于其所配套使用的膠殼孔位中心距都為3.96mm，VH3.96系列端子類似方通、中空，膠殼為奶白色，這就區別于CH3.96系列的端子——膠殼偏透明、端子形狀類似“V”形;而CH5.08系列端子和CH3.96端子僅僅是膠殼孔位中心距不同，CH5.08的為5.08mm。
插簧也有幾種類別，例如6.3插簧、4.8插簧、2.8插簧，其突出優點在于帶鎖：方便拆裝，且多次拔插后變形機率很小。
TB端子同樣也是便于接線，TB指代號，表示一個系列，1503表示電流15A，極數3，適用于配電箱等電器設備內。

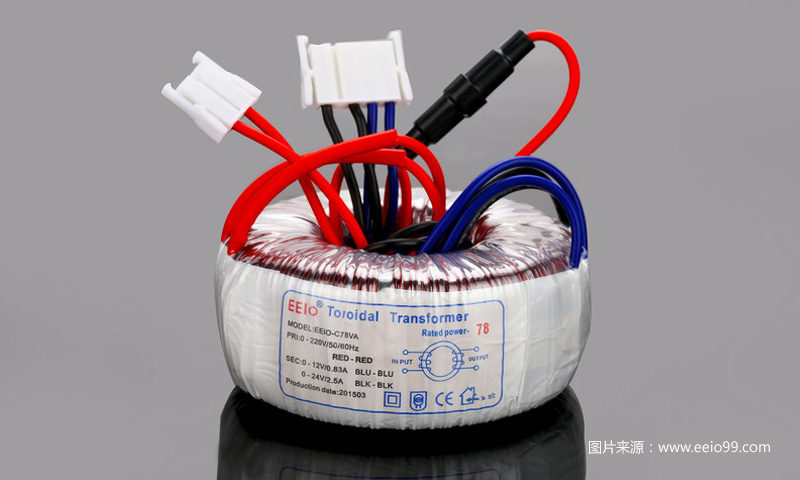

而保險座一般是外置式安裝，串于回路中，保險管速融的特性能及時防止短路或過載引起變壓器燒壞 。
另外變壓器上也會常用到XH2.54系列端子、SV系列端子、EL連接器(小田宮)、5557連接器(大田宮)……其實不管是哪種端子，其作用都是為了方便接線。
